▶ SD Series Control and I/O

SD (Symphony DIN) 시리즈는 스마트 필드 및 전기 장치 및 상위 레벨 응용 프로그램과의 원활한 상호 연결을 통해 견고한 Control 및 I/O를 제공합니다. 이 제품은 에너지 소비가 적고 작동 극한의 온도 환경의 모듈식 설치 공간에서 확장 가능한 아키텍처를 제공하므로 새로운 설치, 업그레이드 또는 확장을 위한 최고의 자동화 솔루션입니다.

SD Series Controllers	SD Series 컨트롤러는 고속, 고처리량 및 보안성이 뛰어난 고속 이더넷 기반의 이중화 플랜트 네트워크를 통해 S+ 운영, S+ 엔지니어링 및 기타 고급 애플리케이션과 통신합니다. - SPC700 : 소규모 Application용 - SPC700 or SPC800 : 중간 Application용 - SPC800 : 고급 Application용	SD Series I/O	통합 터빈제어 애플리케이션을 위한 전형적인 지능형 HART IO 및 터빈전용 모듈 세트를 지원합니다. 또한 선택적으로 채널중 1mSec SOE 시간 스탬프 제공하고, 중요 애플리케이션에 사용할 수 있는 중복 I/O 옵션를 제공합니다. SD Series I/O는 극한의 작동 조건 설계를 지원하며 Location neutral engineering으로 인해 로컬 또는 원격 I/O 설치에 동등하게 적용됩니다
SD Series Device Integration	PROFIBUS DP, HART, Modbus TCP, IEC 61850, IEC 60870-5-104 및 DNP 3.0을 사용하여 지능형 필드 장치 및 프로토콜을 완벽하게 통합합니다. ABB 및 기타 타사 공급 업체의 광범위한 지능형 필드 장치에 대한 액세스를 제공함으로써 각 장치의 상주 정보를 제어 전략 및 상위 레벨 응용 프로그램에서 사용하여 보다 견고하고 안정적인 공정제어 솔루션을 제공합니다.	SD Series Soft Controller	소프트 컨트롤러는 새로운 제어 또는 수정된 제어 논리 전략의 개발 및 테스트를 위한 가상 환경을 제공합니다. 테스트 된 결과를 실행중인 시스템으로 직접 전송할 수 있는 물리적 SD 시리즈 컨트롤러와 동일한 제어 로직을 사용합니다
HR Series / INFI 90 Support	ABB가 35 년 이상 "폐기 없는 진화“ 수명주기 정책을 약속 한 SD Series는 새로운 기술과 기능을 제공하면서 이전 및 현재 세대의 Harmony / INFI 90의 Rack control hardware, software 및 application에 대한 투자를 보호합니다. 활용기능 - 기존 세대의 I/O에 연결하여 이전 Control application에서 완벽하게 재사용하고( re-running 또는 re-engineering이 필요 없음) 동일한 S+ Engineering Composer control configuration tools을 사용하여 기존 control strategy documentation 를 보존합니다. - SD 시리즈 I / O 모듈은 최신 HR 시리즈 Rack 컨트롤러와 호환되므로 기존 설치에서 쉽게 원격 I / O 확장 기회를 제공합니다. - HR Series 및 SD Series 제어 네트워크 (INFI-Net, PN800 관계없음)를 완벽하게 연결하여 네트워크의 상주 데이터를 control applications에서 사용하거나 다른 시스템에 표시 할 수 있습니다.

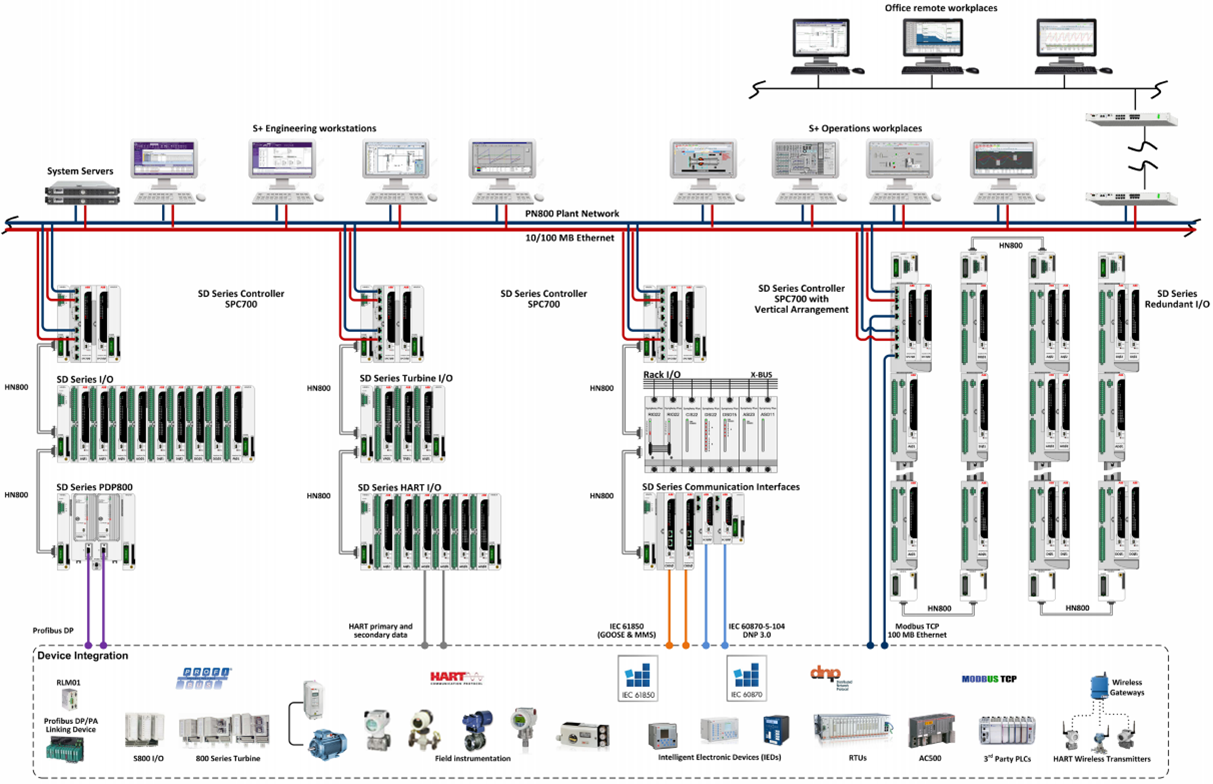

▶ SD Series SP700 Configuration

▶ SD Series HPC800 Configuration

▶ HR Series Control and I/O

HR (Harmony Rack) 시리즈에는 Network 90, INFI 90 및 Harmony 시스템 사용자를 위한 최신 버전의 Rack 기반 제어, I/O 및 통신 장비가 포함되어 있어 기존 제어투자를 보호합니다.
HR Series 포트폴리오에 최신으로 추가 된 것은 HART, PROFIBUS 및 Modbus TCP 통신 프로토콜을 통한 지능형 전기 및 필드 장치의 통합입니다.

HD Series Controllers	중소 규모 및 고급 애플리케이션을 위한 강력하고 확장 가능한 컨트롤러 제품군입니다 BRC300, BRC400 및 BRC410 브리지 컨트롤러를 포함하여 현장에서 입증된 Multi-Function rack process controls의 최신 제품입니다. HR 시리즈, SD 시리즈 및 S800 I/O 하위 시스템에 대한 동시 지원	HD Series I/O	통합 터빈 제어 애플리케이션을 위한 다양한 전통적인 아날로그, 디지털 및 터빈전용 모듈로 구성된 포괄적인 Rack I/O 제품 및 1msec SOE time stamping 제공. 이전 Rack I/O 제품군의 Form-fit-function교체지원. Local 또는 Remote rack 설치에 사용할 수 있는 HR Series Remote I/O 기능은 SD Series DIN type I/O 제품을 사용하여 더욱 확장된다.
SD Series Device Integration	HR 시리즈 컨트롤러는 HART, PROFIBUS DP 및 Modbus TCP 및 RTU와 같은 표준 프로토콜을 사용하여 전기 시스템, 지능형 장치 및 필드 버스 기술을 완벽하게 통합합니다.. ABB 및 기타 타사 공급 업체의 광범위한 지능형 필드 장치에 대한 액세스를 제공함으로써 각 장치의 상주 정보를 제어 전략 및 상위 레벨 응용 프로그램에서 사용하여 보다 견고하고 안정적인 공정제어 솔루션을 제공합니다.	SD Series Soft Controller	소프트 컨트롤러는 새로운 제어 또는 수정된 제어 논리 전략의 개발 및 테스트를 위한 가상 환경을 제공합니다. 테스트 된 결과를 실행중인 시스템으로 직접 전송할 수 있는 물리적 HD 시리즈 컨트롤러와 동일한 제어 로직을 사용합니다.
HR Series / INFI 90 Support	ABB의 산업 표준인 '노화 없는 진화' 라이프 사이클 정책에 따라, HR 시리즈는 이전 세대 Rack 제품과 호환되는 최신형 Rack 제품을 제공함으로써 네트워크 90/INFI 90/하모니 시스템 라인의 35년 이상 연속적인 진화에 또 하나의 단계를 나타낸다.	SD Series Compatibility	HR Series 제품은 SD Series 제품과 완벽하게 호환된다. 새로운 기술, 기능 및 제품은 변화하는 프로세스 제어 요구를 충족하기 위해 Rack 시스템과 함께 사용할 수 있으며 기본적으로 제공된다. - SD Series I/O를 이용한 완전한 HR Series I/O확장 - 기존 Application을 이용한 SD Series controller 적용 (별도의 re-tuning, re-engineering 이 필요 없음) - HR Series와 SD Series의 제어 네트워크 중 선택하여 통합할 수 있음.

▶ HR Series Control and I/O

HR (Harmony Rack) 시리즈에는 Network 90, INFI 90 및 Harmony 시스템 사용자를 위한 최신 버전의 Rack 기반 제어, I/O 및 통신 장비가 포함되어 있어 기존 제어투자를 보호합니다. HR Series 포트폴리오에 최신으로 추가 된 것은 HART, PROFIBUS 및 Modbus TCP 통신 프로토콜을 통한 지능형 전기 및 필드 장치의 통합입니다.

HD Series Controllers	컨트롤러 레벨에서 IEC61850 프로토콜 통신을 위한 100 Mbps 이더넷 포트와 2개의 중복 PROPIBUS DP 회선을 포함한다. MR Series 컨트롤러는 high-speed, high-throughput, and high-security redundant system network 를 통해 S+ Operations, S+ Engineering 및 기타 고급 애플리케이션과 통신한다.	HD Series I/O	선택적으로 통합된 intrinsic safety(Exi) 설계 및 송신기 전원 공급 장치를 갖춘 광범위한 I/O 인터페이스. 1 msec 해상도의 time stamping, monitoring, filtering, HART 통신 등의 기능이 I/O 모듈에 직접 구현된다. 다양한 로컬 및 원격 I/O 모듈을 결합하여 최적의 자동화 솔루션을 구축할 수 있다
SD Series Device Integration	컨트롤러는 HART, PROFIBUS DP 및 IEC 61850과 같은 표준 프로토콜을 사용하여 여러 시스템을 원활하게 통합한다. ABB 및 기타 제3자 벤더로부터 광범위한 지능형 필드 장치에 대한 액세스를 제공함으로써, 각 기기의 상주 정보를 제어 전략 및 상위 레벨 어플리케이션에 사용할 수 있게 되어 보다 엄격하고 신뢰할 수 있는 프로세스 제어 솔루션과 발전소 성능에 대한 더 큰 인식을 생산한다.	SD Series Soft Controller	소프트 컨트롤러는 새로운 제어 또는 수정된 제어 논리 전략의 개발 및 테스트를 위한 가상 환경을 제공합니다. 테스트 된 결과를 실행중인 시스템으로 직접 전송할 수 있는 물리적 MR 시리즈 컨트롤러와 동일한 제어 로직을 사용합니다.
HR Series / INFI 90 Support	ABB의 산업 표준인 '노화 없는 진화' 라이프 사이클 정책에 따라, MR 시리즈는 이전 세대 제품과 기능적으로 호환되는 최첨단 Rack 제품을 제공함으로써 Contronic 3, Contronic E 및 Contronic S 시스템 라인의 35년 이상 연속적인 진화의 또 다른 단계를 나타낸다.
