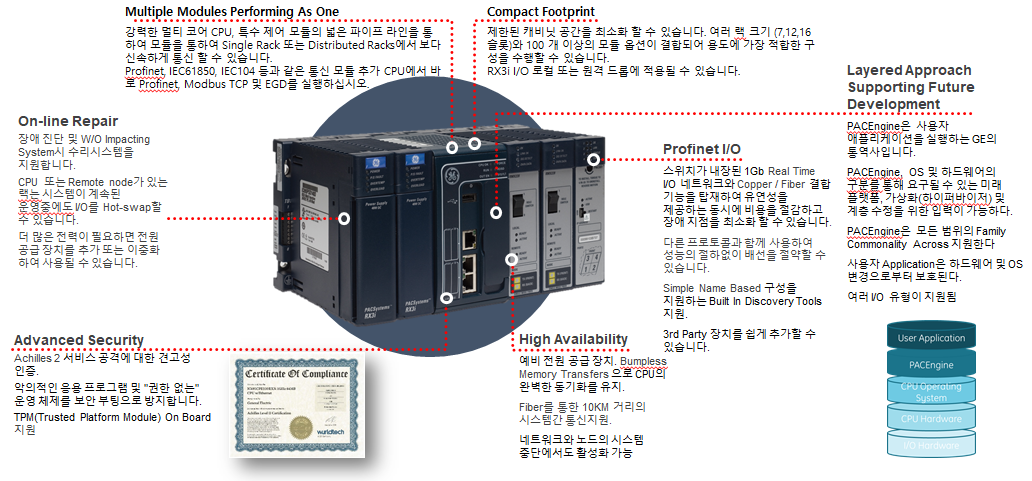

PACSystems RX3i Controller & I/O [ Rack-Based, Multi-Processor Control ]

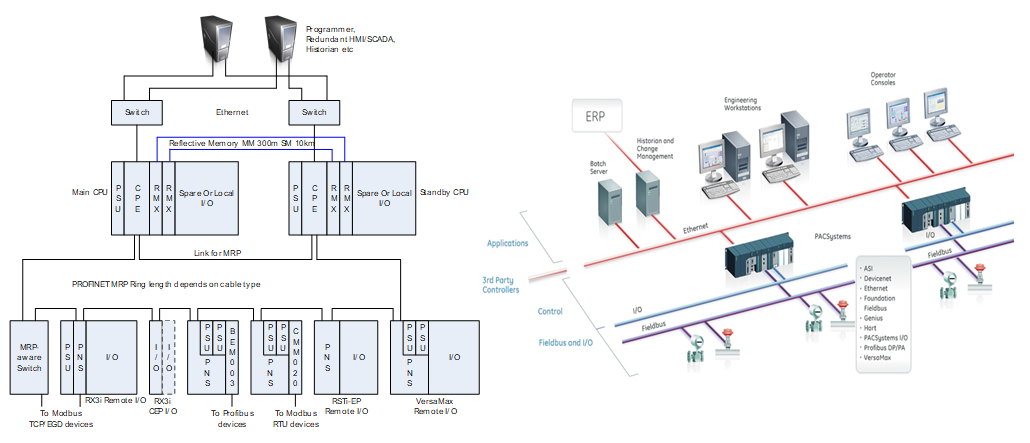

RX3i PLC & Cimpliciy HMI System Configuration [ General Platform ]

RX3i PLC 및 Cimplcity HMI 를 통해 H/W & S/W 이중화 구성이 가능하며, 대부분의 Industrial Plant 에 범용적으로 적용가능합니다.
수처리 및 폐수처리 시스템에도 아래와 같이 적용 가능하며, CPU 및 통신의 고속처리 성능에 대한 장점으로 안전성과 신뢰성을 보장합니다.

Redundant System (Hot Swap) [ RX3i PLC & Cimplicity HMI ]

※ PLC#1, PLC#2 CPU 가 이중화가 되어있으므로, PLC#1 또는 PLC#2 가 고장 또는 전원 OFF 등 이벤트가 발생하여도 하나의 PLC가 RUNNING중이면 자동 절체되어 운전 정지 없이 24시간동안 정상적으로 제어 및 모니터링이 가능합니다. (CPU: 1GHz Dual Core / RAM: 64Mb / 2 x 10/100/1000 Ethernet)

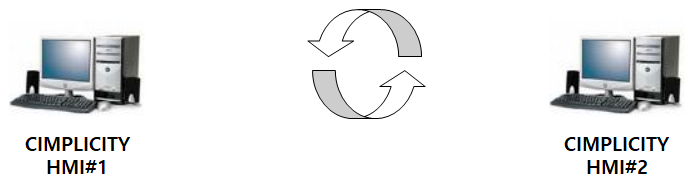

※ HMI#1, HMI#2 Server 가 이중화가 되어있으므로, HMI#1 Server 또는 HMI#2 Server가 고장 또는 전원OFF 등 (Project Stop 포함) 이벤트가 발생하여도 하나의 PC가 PROJECT RUNNING중이라면 정상적으로 모니터링이 가능합니다. (HMI: Server, Client 기능 / 이중화 구성)

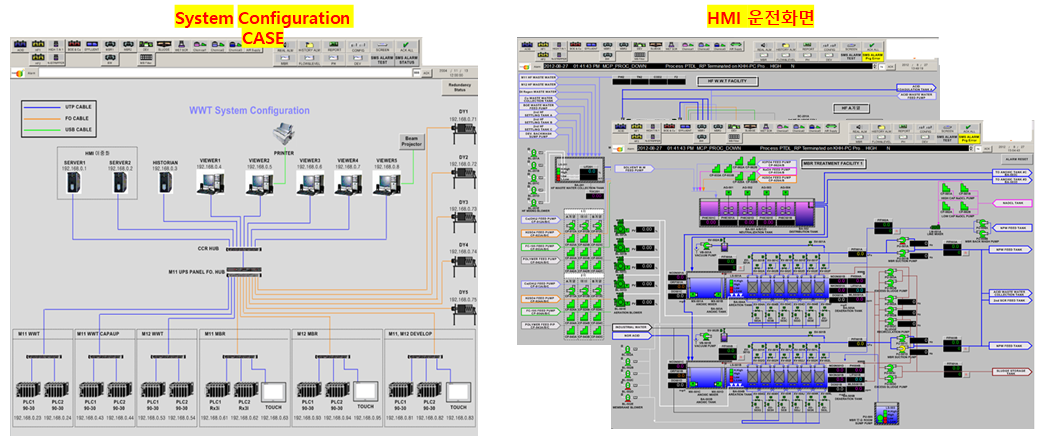

HMI CASE [ RX3i PLC & Cimpliciry HMI ]

Cimplicity HMI 시스템의 실제 계통운전 일부 화면입니다. 각각의 시스템 처리 공정에 대해 자동 및 수동운전을 할 수 있습니다.
